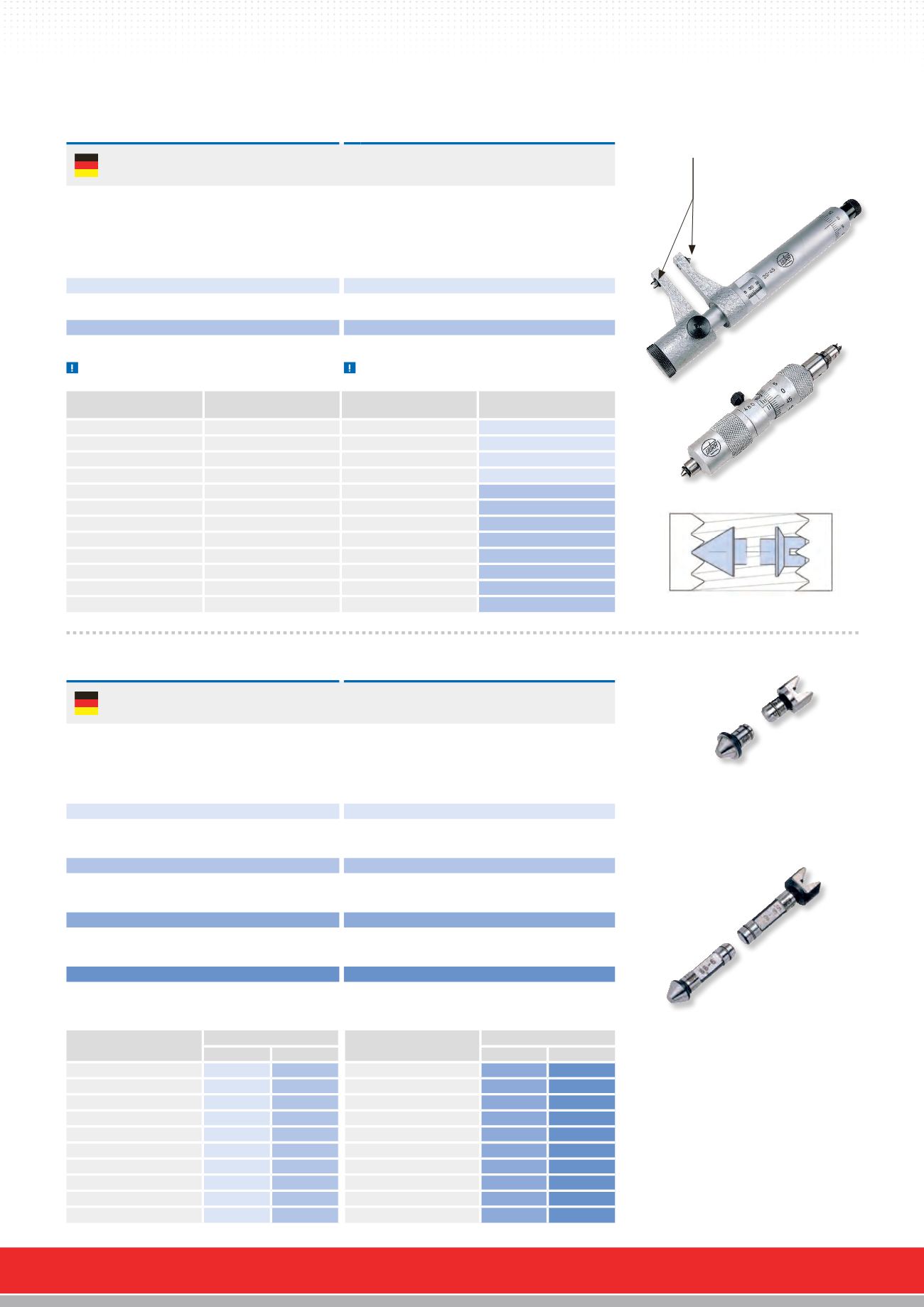

13.16
Innenmessschrauben
für Gewindemessung
Internal micrometers
for thread measurements
aim
a
a
DIN 863
a
a
Ableseteile mattverchromt
a
a
Spindelsteigung 0,5mm
a
a
Spindelklemmung
a
a
Lieferung im Etui ohne Einsätze
a
a
DIN 863
a
a
Satin chrome reading parts
a
a
Spindle pitch 0.5mm
a
a
Spindle clamping
a
a
Ratchet stop
a
a
Delivered in a case without inserts
2074 101 – 104 :
Schnabeltype, parallaxfreie Ablesung, mit Gefühlsratsche
2074 101 – 104 :
Jaw type, parallax free reading, with ratchet stop
2074 105 – 112 :
zylindrische Typen, ohne Gefühlsratsche
2074 105 – 112 :
Cylindrical type, without ratchet stop
Flankeneinsätze bitte separat bestellen.
Please order thread inserts separately.
j
mm
a
mm
i
kg
s
20 – 45
0,01
0,26
2074 101
45 – 70
0,01
0,27
2074 102
70 – 95
0,01
0,29
2074 103
95 – 120
0,01
0,34
2074 104
100 – 125
0,01
0,12
2074 105
125 – 150
0,01
0,16
2074 106
150 – 175
0,01
0,18
2074 107
175 – 200
0,01
0,19
2074 108
200 – 225
0,01
0,26
2074 109
225 – 250
0,01
0,28
2074 110
250 – 275
0,01
0,30
2074 111
275 – 300
0,01
0,32
2074 112
No. 2074 101
No. 2074 105
Gewindeflankeneinsätze, Paar
für Innenmessung
Thread inserts, pair
for inside measurements
f
a
a
Spezialstahl gehärtet
a
a
Ø 3,5 x 5mm für Schnabeltyp
a
a
Ø 3,5 x 13,5mm für zyl. Form
a
a
mit Steigung beschriftet
a
a
Lieferung paarweise verpackt
a
a
Hardened special steel
a
a
Ø 3.5 x 5mm for jaw type
a
a
Ø 3.5 x 13.5mm for cylindrical type
a
a
Marked pitch
a
a
Delivered in a package (pair)
2074 3.. :
60° metrisch
für Schnabeltype Nr. 2074 101 – 2074 104
2074 3.. :
60° Metric
for jaw types No. 2074 101 – 2074 104
2074 3..L :
60° metrisch
für zylindrische Typen Nr. 2074 105 – 2074 112
2074 3..L :
60° Metric
for cylindrical types No. 2074 105 – 2074 112
2074 4.. :
55° Whitworth
für Schnabeltype Nr. 2074 101 – 2074 104
2074 4.. :
55° Whitworth
for jaw types No. 2074 101 – 2074 104
2074 4..L :
55° Whitworth
für zylindrische Typen Nr. 2074 105 – 2074 112
2074 4..L :
55° Whitworth
for cylindrical types No. 2074 105 – 2074 112
Steigung / Pitch
mm
60°
Gang / Zoll
Thread / inch
55°
s
s
s
s
0,35
2074 301 2074 301L
60 – 48
2074 401 2074 401L
0,4 – 0,45
2074 302 2074 302L
40 – 32
2074 402 2074 402L
0,5 – 0,6
2074 303 2074 303L
28 – 22
2074 403 2074 403L
0,7 – 0,8
2074 304 2074 304L
20 – 16
2074 404 2074 404L
1,0 – 1,25
2074 305 2074 305L
14 – 11
2074 405 2074 405L
1,5 – 1,75
2074 306 2074 306L
10 – 8
2074 406 2074 406L
2,0 – 2,5
2074 307 2074 307L
7 – 6
2074 407 2074 407L
3,0 – 3,5
2074 308 2074 308L
5 – 4
2074 408 2074 408L
4,0 – 5,0
2074 309 2074 309L
3 1/2 – 2 3/4
2074 409 2074 409L
5,5 – 6,0
2074 310 2074 310L
2 5/8 – 2
2074 410 2074 410L
No. 2074 310
Für Schnabeltype Nr. 2074 101 – 2074 104
werden Einsätze mit verkürztem Schaft benötigt.
Inserts with shortened shafts are required for
jaw types No. 2074 101 – 2074 104.
No. 2074 310L
Für zylindrische Typen Nr. 2074 105 – 2074 112
werden Einsätze mit langem Schaft benötigt.
Inserts with long shafts are required for
cylindrical types No. 2074 105 – 2074 112.
Einsätze bitte separat bestellen.
Please order thread inserst separatly.
