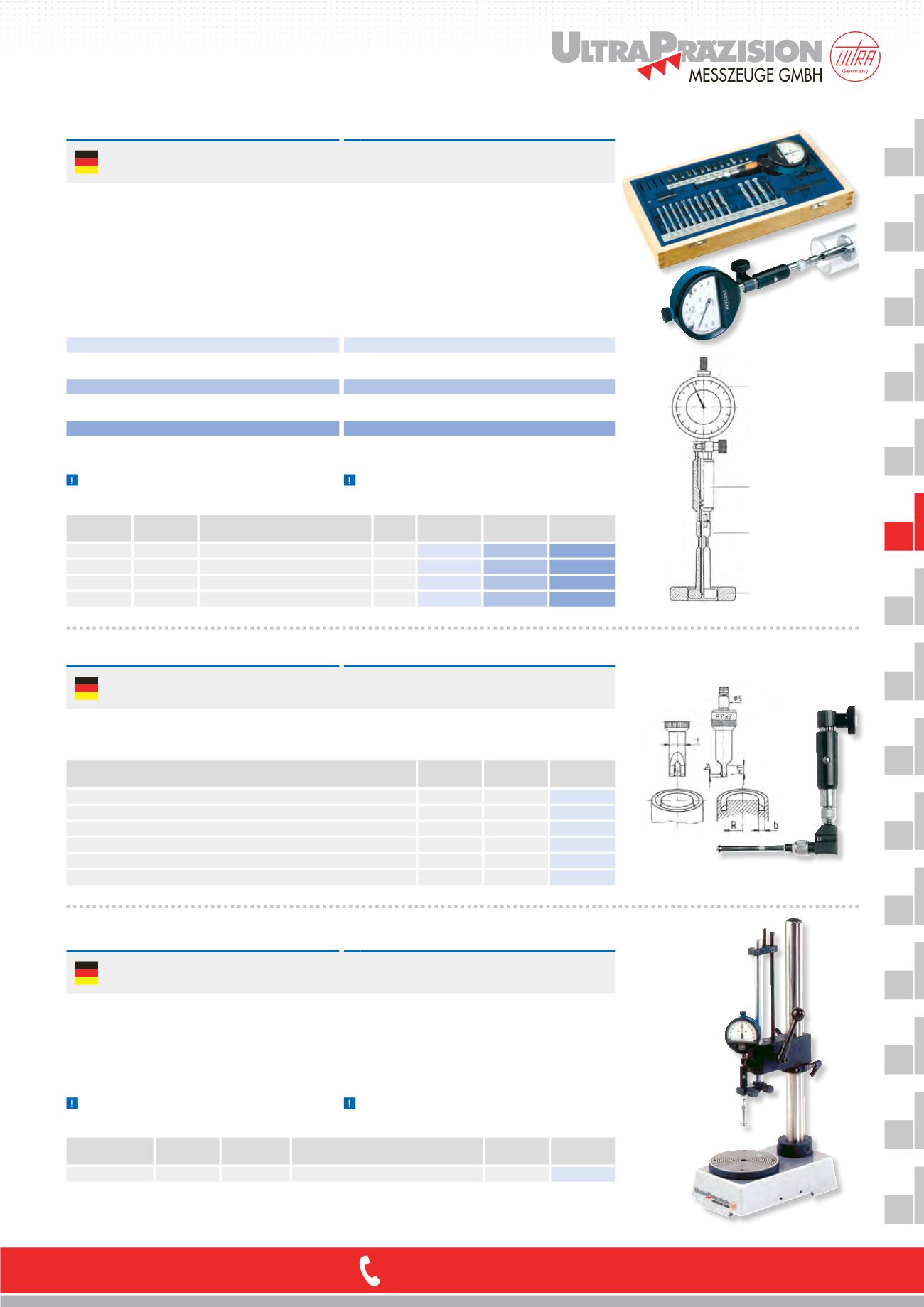

OSIMESS Innenfeinmessgeräte
OSIMESS precision bore gauges
dm
a
a
Werksnorm
a
a
Tastköpfe auswechselbar
a
a
Taster 1-4mm hartmetallbestückt, a
> 4mm hartverchromt
a
a
Messnadel aus Hartmetall
a
a
Messuhraufnahme Ø 8mm
a
a
Wiederholbarkeit der Messwerte <1µm
a
a
Lieferung im Holzetui, ohne Messuhr, a
ohne Einstellringea
a
a
a
Works standard
a
a
Interchangeable probe tips
a
a
Tungsten carbide-tipped probes for sizes 1-4 mm;a
> 4 mm hard chrome-plated
a
a
Tungsten carbide gauge pins
a
a
Dial mounting hole Ø 8mm
a
a
Repeatability of measuring values <1µm
a
a
Delivered in wooden box without dial gauge a
or setting rings
1378 1.. :
Halter ohne Rückholknopf
1378 1.. :
Holder without return button
1379 1.. :
Halter mit Rückholknopf
1379 1.. :
Holder with return button
1380 1.. :
Satz Einstellringe
1380 1.. :
Setting ring set
Einzelgeräte, Tastköpfe für Nuten oder
Sacklochbohrungen auf Anfrage.
Individual devices and probe tips for slots or
blind holes on request.
j
mm
u
mm
Taster / Stück
Probes / Pieces
i
kg
s
s
s
0,47 – 0,97 1,5 – 3
6
1,4
-
1379 101 1380 101
0,95 – 4,2
13 – 25
15
1,6
1378 102 1379 102 1380 102
4,15 – 12,3 41 – 45
13
1,8
1378 103 1379 103 1380 103
12,2 – 20,6
45
8
2,0
1378 104 1379 104 1380 104
OSIMESS Zubehör
OSIMESS accessories
a
a
Lieferung einzeln verpackta
a
a
a
Delivered in individual packagesa
Typ
Type
h
mm
i
kg
s
Halter ohne Rückholknopf / Holder without return button
-
0,1
1378 401
Halter mit Rückholknopf / Holder with return button
-
0,1
1379 401
Winkelstück 90° / Angle piece 90°
-
0,1
1380 401
Verlängerung / Extension
50
0,1
1380 601
Verlängerung / Extension
100
0,1
1380 602
Verlängerung / Extension
250
0,2
1380 603
OSIMESS Messtisch
für Serienkontrolle
OSIMESS comparator table
for series inspection
a
a
Zahnstangenantrieb mit Handhebel
a
a
Arbeitshub 90mm
a
a
Tiefenmesseinrichtung
a
a
Suche des Umkehrpunkts entfällt
a
a
Lieferung einzeln verpackt ohne Messuhra
a
a
a
Gear rack drive with lever
a
a
Power stroke 90mm
a
a
Depth measuring mechanism
a
a
No search for turning point
a
a
Delivered in individual packages without dial gauge
schwimmende Werkstückauflage sowie
Messwegbegrenzer auf Anfrage.
Floating workpiece support and
range limiter on request.
f
mm
j
mm
m
Ø mm
Werkstück / workpiece
max. Ø mm
i
kg
s
225x120x410 0 – 250
120
200
5,8
1380 501
No. 1378 103
No. 1379 401
No. 1380 501
No. 1380 401
Messuhr
Dial gauge
Halter
Holder
Tastkopf
Probe tip
Messkontakte
Measuring points
Tastköpfe für Nuten-
messung auf Anfrage.
Probe for slots on request.
